從變頻空調電抗器設計談雙電抗器替換單電抗器 變頻空調電抗器有三種類：進線電抗器(輸入電抗器)、整流電抗器與出線電抗器(輸出電抗器)。當電機啟動和大負荷工作時，電抗器的壓降不能太大，以免電機電壓過低，輸出功率不足；而當電機慢速轉動負荷較低電流較小時，如果電抗器的壓降過低，電機的工作電壓卻會處于較高的水平。設計時要考慮負荷電流的這種變化，盡量使電流在最大和最小間變化時，電抗器上的壓降維持在一個不大的變化范圍內。
因此，這種類型的電抗器的電感應該是變化的，在電流減小時，有比較大的電感值，隨著電流的增加，電感量應該隨之減小，但空調電抗器如何設計？本文將介紹對現有的空調用電抗器進行設計改良，選擇最優化的設計方案，以滿足對較好的電器性能及較好經濟材料使用的要求；同時，本文還要對雙電抗器如何替換成單電抗器做詳細解讀。
一、變頻空調電抗器的優化設計

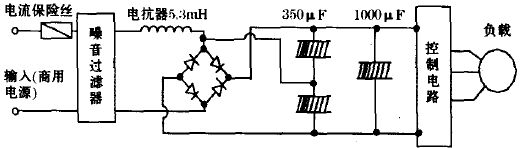

我們都知道，空調器中的壓縮機中所需電流是通過市用交流電源經過電流保險絲、濾音器、電抗器、橋式電路及電容器整流濾波后得出直流電流，借助控制電路來驅動壓縮機運行的。工作原理圖見圖l。

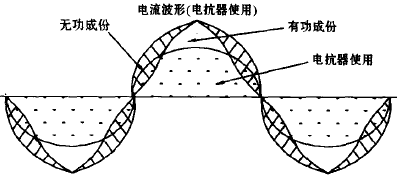

我們在使用空調時，經常需要急速制冷或制熱，使空調迅速到達所希望的溫度。為提高變溫效率，就要控制馬達的運轉頻率，使其迅速發生變化，如若使用電抗器后，波峰隨之降低，周期變長，減少無功功率消耗，增加有用功率來驅動馬達迅速工作的功效。下面是使用電抗器前后的電流波形，見圖2，很顯然，效果是明顯的。

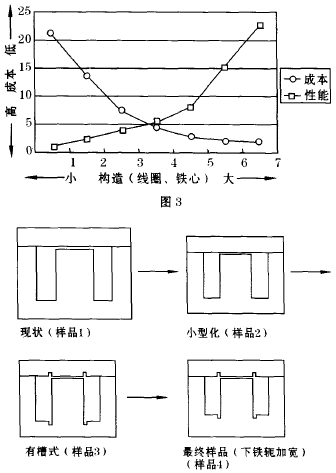

設計者必須考慮的問題是小型化及提高功效。對現有的電抗器部品進行設計改良，鐵心是電抗器設計中最主要部件之一。我們通過多種方案和實驗，選擇最優化的設計方案，同時選擇滿足的電器性能的材料。一臺性價比好的電抗器，既要考慮成本，又要考慮性能，找出兩者結合點是我們設計首先考慮的問題。在圖3中，可看“4”是最佳點。

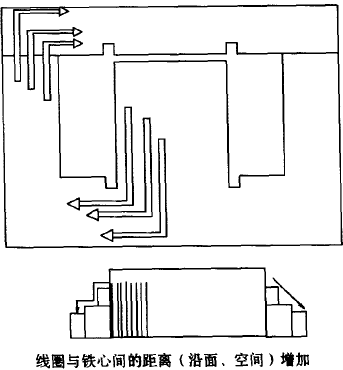

設計電抗器選擇鐵心參數是十分關鍵的，選的過大是浪費材料，成本增加，因此我們對此進行一系列的驗證和探討，得出以下鐵心選擇。首先是對現狀的鐵心進行體積改小，為了達到增加鐵心與線圈間絕緣距離，采用下面的開槽式，再進行深化，下鐵軛加寬，增加下面導磁率，而上面的鐵軛則降低導磁率，間隙距離可縮小，達到更好的效果，圖5為最終的磁力線分布和絕緣距離分布圖，見圖4。

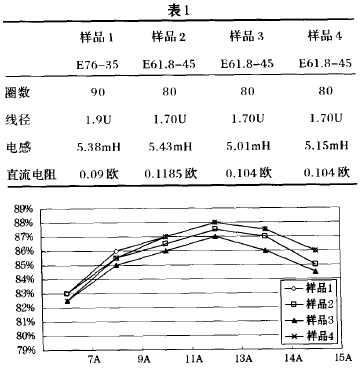

以上是通過改善鐵心的結構來到達電抗器的特性，下面我們就通過試驗電氣特性和溫升來驗證。圖6是效率和電流的曲線，可見樣品4效率很高的。圖7是電壓和電流的曲線，可見樣品4負載特性是很好的。圖8是電感和電流的曲線，可見樣品電抗特性也是不錯的。圖9是溫升和負荷電流的曲線，樣品4的溫升特性是不錯的。
此外，我們在含浸油工藝上下功夫，由于電抗器屬于H級絕緣等級，所用的原材料都是耐熱為]80~C以上，溫升在130℃以下部是滿足要求的，如果我們能通過含浸油來降低溫升是一種不可多得的好方案，采用新工藝的黑色含浸油進行含縵，實踐證明該方案比一般變壓器無色含浸油溫升下降為近20K左右。電抗器雖然在結構上比變壓器簡單，但對絕緣材料要求十分嚴格，如何選取一個好性價比電抗器的設計和制作工藝，乃是設計者下功夫的一環。
二、雙電抗器替換單電抗器
變頻機室外電控方案設計時有的需要配置空調雙電抗器，而有的則需要單電抗器。因此，當變頻機室外電控發生電控方案變更時，室外機電控雙電抗器也相應的需要變更為單電抗器。那么雙電抗器如何替換成單電抗器呢？筆者現做如下詳述：
（一）、雙電抗器或帶抽頭電抗器更改為單電抗器具體物料對應替換方法：
1、將原先的雙電抗器R1010L（R1310L）和R6025L中的R6025去掉，保留R1010L（R1310L）電抗器，或抽頭電抗器R1010-6025(AL)僅保留R1010的部分（即帶抽頭電抗器的2#-3#接線端）。

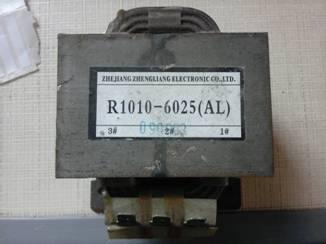

如圖R1010-6025(AL)電抗器接線端子從右到左分別是1#、2#、3#
2、新增:KFR-26W/BP2-110.D.XZ.QDXZ-3(1.0) 的強電連接線組（物料編碼：202437300174），用它與原先連接雙電抗和交流電容的原有連接線組將換好的R8525L電抗器和6uF/450VAC交流電容依照單電抗器方案的室外機接線銘牌接到電控板上。
（二）、雙電抗器更改為單電抗器方案具體更改方法：

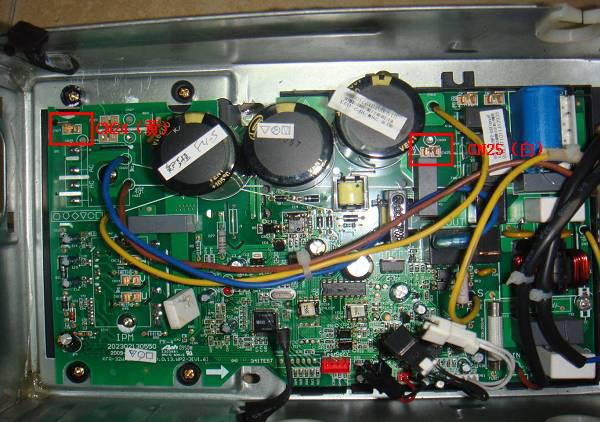

1、單電抗器方案對應室外電控實物照片圖
上圖紅色方框中兩個單插片CN24、CN25即為單電抗器和交流電容的接線端子。在電控板上印有漢字絲印，分別為黃、白，與對應強電連接線組（連接電抗器和交流電容的連接線）的顏色對應。

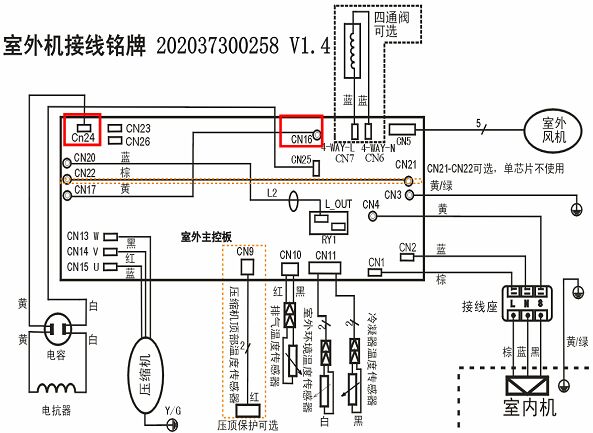

2、單電抗器方案接線圖：
接線圖紅色方框中兩個單插片CN24、CN25即為單電抗器和交流電容的接線端子。

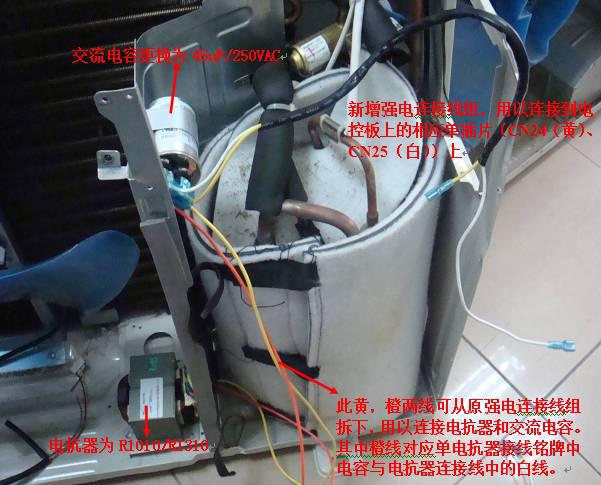

3、單電抗器方案接線實物示意圖：
（1）嚴格依照單電抗器接線圖進行接線

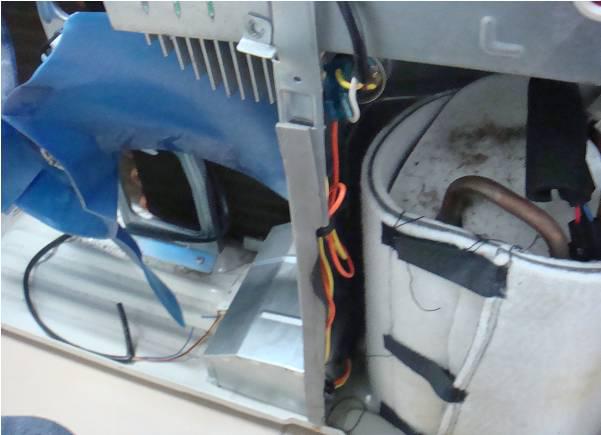

（2）接好線后，按下圖整理扎線并蓋上電抗器蓋子：

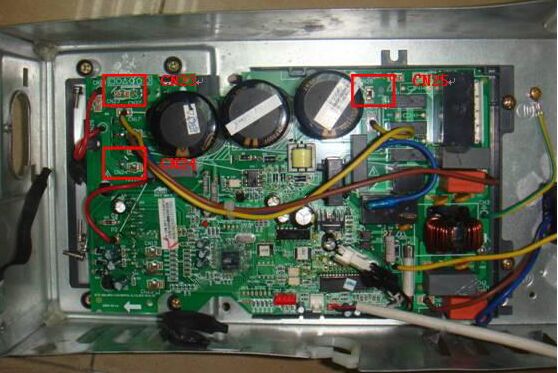

（三）、雙電抗器對應室外電控盒實物示意圖：
上圖紅色方框中三個單插片CN23、CN24、CN25即為雙電抗器和交流電容對應的接線端子。
